3D打印随形水路的设计要点有哪些？

　　3D打印随形水路凭借其独特优势正逐渐成为模具制造及产品生产的重要技术手段。而要充分发挥 3D 打印随形水路的效能，把握设计要点至关重要。

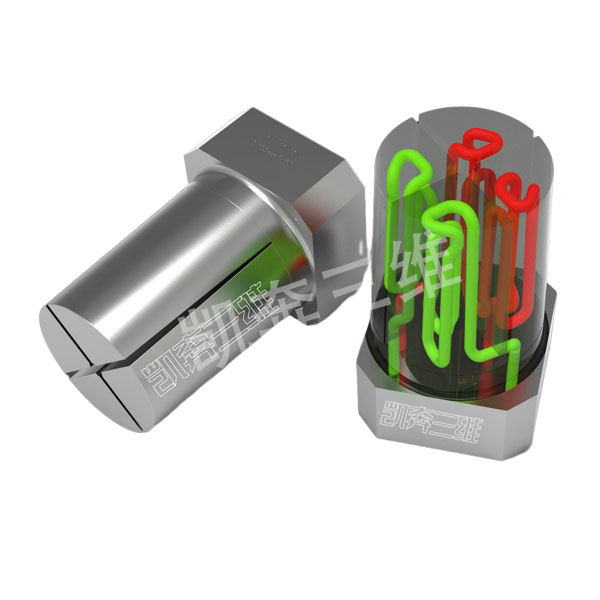

　　水路布局贴合产品轮廓

　　3D 打印随形水路的核心设计原则便是紧密贴合产品的形状轮廓。与传统直线路径的水路不同，随形水路需依据产品的复杂几何形状进行定制化设计。例如在注塑模具中，针对具有复杂曲面的塑料制品，随形水路应尽可能靠近产品的表面，保证热量传递的均匀性。通过准确的 CAD 建模，将水路巧妙地布置在模具内部，使冷却或加热介质能作用于产品的各个部位，减少温度梯度，避免产品因局部冷却或加热不均而产生变形、缩痕等质量问题。

　　合理规划水路管径与流量

　　管径的大小直接影响着冷却或加热介质的流量与流速。管径过小，介质流动阻力大，无法快速带走或传递足够的热量；管径过大，则可能导致模具结构强度下降，且在打印过程中增加材料消耗与难度。设计时需综合考虑模具的尺寸、产品的生产周期以及所需的冷却或加热速率等因素，运用流体力学原理准确计算出合适的管径。同时，合理规划水路的分支与汇合，确保介质在整个水路系统中流量分配均匀，实现有效的热交换。

　　确保水路连接与密封可靠性

　　可靠的水路连接与密封是保证随形水路正常运行的关键。在设计时，要精心设计水路的进出口连接方式，选用合适的密封材料与结构。常见的连接方式有螺纹连接、快插式连接等，每种方式都有其适用场景。例如在一些对安装拆卸便捷性要求较高的模具中，快插式连接更为合适；而在对密封性要求高的场合，螺纹连接配合优良密封垫圈能提供可靠的密封效果。此外，在 3D 打印过程中，要保证水路连接处的打印精度，避免出现缝隙或孔洞，防止介质泄漏。

　　考虑材料兼容性与模具结构强度

　　选择与冷却或加热介质以及模具基体材料相兼容的 3D 打印材料至关重要。某些介质可能会与特定的打印材料发生化学反应，影响水路的使用寿命与性能。同时，设计随形水路时不能忽视模具的整体结构强度。虽然 3D 打印技术能实现复杂结构的制造，但过度设计水路可能会削弱模具的承载能力。因此，在设计过程中需运用有限元分析等手段，对模具结构进行力学性能评估，优化水路布局，在保证热交换效率的同时，确保模具具备足够的强度与稳定性。

　　3D 打印随形水路的设计是一个综合性工程，需要从水路布局、管径流量、连接密封以及材料与结构等多方面进行考量，精心设计每个环节，才能充分发挥这项技术的优势，为制造业带来更高的生产效率与产品质量。
